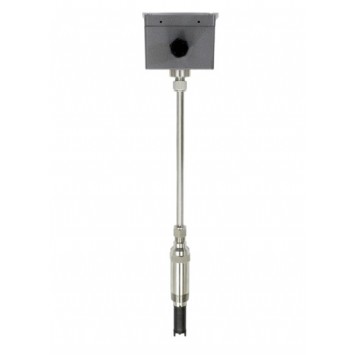

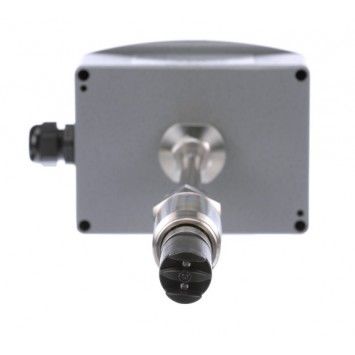

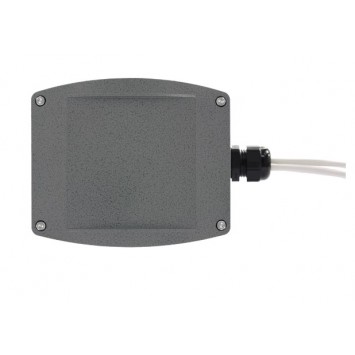

Series IEF Insertion Electromagnetic Flow Transmitter

Cảm biến lưu lượng dạng ghim trực tiếp vào ống

Cảm biến lưu lượng điện từ Series IEF là cảm biến dạng lắp xuyên ống, sử dụng công nghệ điện từ để đo vận tốc dòng chảy chất lỏng một cách chính xác và ổn định, đồng thời cung cấp nhiều tín hiệu đầu ra liên tục.

Dòng sản phẩm này được thiết kế đặc biệt để mang lại hiệu suất vượt trội, đồng thời đảm bảo dễ dàng lắp đặt và vận hành.

Một thiết bị có thể điều chỉnh để phù hợp với ống có đường kính từ 4 đến 36 inch (101.6 đến 914.4 mm), và cung cấp nhiều tùy chọn đầu ra như:

Giao thức truyền thông BACnet MS/TP hoặc Modbus® RTU qua RS-485 hai dây
Ngoài ra còn có ngõ ra analog, tần số và cảnh báo tiêu chuẩn

Ứng dụng sản phẩm

Nước cấp cho lò hơi
Nước lạnh
Hệ thống nước ngưng tụ vòng kín và vòng hở
Hệ thống tưới tiêu
Dòng chảy nước quá trình và nước làm mát
Xử lý nước ngầm
Chế biến hóa chất
Bảo vệ bơm
Xử lý nước thải
Khai thác mỏ

Thanh toán và giao hàng

Tp. HCM, Hà Nội, Đà Nẵng

Giao hàng trên toàn quốc

Thanh toán tiền mặt, chuyển khoản

Cam kết và hỗ trợ

Giao dịch uy tín và an toàn

Hoàn tiền 200% nếu hàng giả

Hỗ trợ kỹ thuật từ xa miễn phí

THÔNG TIN SẢN PHẨM
Tài liệu
Bình luận

Đặc điểm

Đáp ứng các yêu cầu ứng dụng với khả năng lắp đặt, thiết lập tại hiện trường, sử dụng màn hình tích hợp (-LCD) hoặc phụ kiện màn hình từ xa A-IEF-DSP, cho phép một model thích ứng với nhiều cấu hình khác nhau như: kích thước ống, vật liệu ống, loại chất lỏng, ngõ ra analog, ngõ ra xung/tần số, ngõ ra cảnh báo, giao tiếp truyền thông, hệ số hiệu chỉnh và điều chỉnh độ giảm dao động (damping).
Duy trì hiệu suất hệ thống với độ chính xác cao, được giữ ổn định ngay cả khi có thay đổi về nhiệt độ, mật độ hoặc độ nhớt của chất lỏng.
Tiết kiệm thời gian với bộ phụ kiện lắp đặt A-IEF-KIT, bao gồm thước đo độ dày và thước dây, đảm bảo cảm biến được lắp đúng độ sâu yêu cầu.
Giảm chi phí, kéo dài tuổi thọ sản phẩm, và yêu cầu bảo trì tối thiểu nhờ thiết kế không có bộ phận chuyển động, tránh mài mòn hoặc hỏng hóc, và các điện cực được thiết kế để chống bám bẩn.

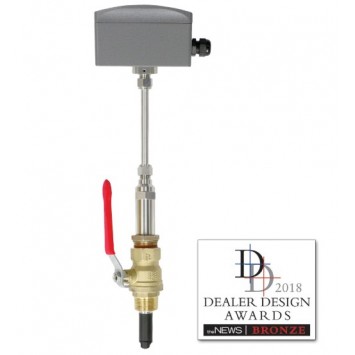

Giảm chi phí lắp đặt với tùy chọn phụ kiện van cách ly, cho phép lắp đặt trên hệ thống đang vận hành (bằng bộ kit khoan nóng – hot-tap kit) hoặc dễ dàng tháo rời mà không cần ngừng hệ thống.
Bao gồm đầy đủ tài liệu cần thiết, kèm theo chứng chỉ kiểm định đạt/chưa đạt (pass/fail) truy xuất theo chuẩn NIST tiêu chuẩn cho ống thép carbon Schedule 40 có kích thước 4" (102 mm), 6" (150 mm) và 8" (200 mm).

Thông số kỹ thuật

Ứng dụng: Chất lỏng dẫn điện sạch hoặc bẩn, không bám phủ
Dải đo: 0 đến 20 ft/s (0 đến 6 m/s)
Vật liệu tiếp xúc:
- Thân/đầu nối: Thép không gỉ 316SS
- Điện cực: Thép không gỉ 316SS
- Nắp điện cực: Polymer/Polystyrene
- Gioăng: Silicone
Độ chính xác:
- Thiết bị độ chính xác cao:
  - ±0.5% giá trị đọc tại vận tốc đã hiệu chuẩn
  - ±1% giá trị đọc từ 2 đến 20 ft/s (0.6 đến 6 m/s)
  - ±0.02 ft/s (±0.006 m/s) với vận tốc dưới 2 ft/s (0.6 m/s)
- Thiết bị độ chính xác tiêu chuẩn: ±1% toàn thang
Giới hạn nhiệt độ:
- Môi trường: -20 đến 160°F (-29 đến 71°C)
- Quá trình: 15 đến 250°F (-9 đến 121°C)
- Lưu trữ: -40 đến 185°F (-40 đến 85°C)
Kết nối quy trình:
- Ren 1" NPT hoặc BSPT
- Tùy chọn van bi full port
Giới hạn áp suất:
- 400 psi (27.6 bar) @ 100°F (37.8°C)
Tổn thất áp suất:
- < 0.1 psi ở 12 ft/s trong ống 4" (101.6 mm) trở lên
Tín hiệu ngõ ra:
- (1) Analog: 4–20 mA, 0–5 V, 0–10 V hoặc 2–10 V (chọn trên màn hình)
- (1) Xung/Tần số: Xung đỉnh 0–15 V, 0–500 Hz hoặc xung có thể chỉnh tỉ lệ (chọn trên màn hình)
- (2) Cảnh báo (Alarm):
- (1) Phát hiện ống trống hoặc vận tốc tối thiểu/tối đa (chọn trên màn hình)
- (1) Cảnh báo dòng chảy ngược
Nguồn cấp:
- 12 đến 42.4 VDC, 0.25 A @ 24 VDC
- 12 đến 36 VAC
Kết nối điện:
- Terminal dạng tháo rời
- Tùy chọn kết nối ren trong 1/2" NPT, PG16 gland, hoặc PG16 gland kèm 2 dây cáp dài 10' (3 m) (9 lõi, 22 AWG, chuẩn plenum)
- Tùy chọn dây cáp dài tối đa 200' (61 m)

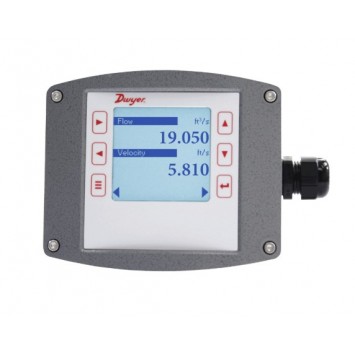

Màn hình:
- LCD đồ họa có đèn nền, kích thước 2" x 2" (5.08 cm x 5.08 cm)
Yêu cầu độ dẫn điện:
- 20 microsiemens
Vật liệu vỏ:
- Nhôm đúc phủ sơn tĩnh điện
Chuẩn bảo vệ vỏ:
- Không màn hình: NEMA 6P (IP68)
- Có màn hình (-LCD): NEMA 4X (IP66)
Chứng nhận:
- BTL, CE

Giao tiếp

Loại giao tiếp:
- Giao thức BACnet MS/TP hoặc Modbus® RTU (mặc định tắt, có thể chọn qua màn hình)
Tốc độ truyền hỗ trợ:
- 9600, 19200, 38400, 57600, 76800 hoặc 115200 bps (chọn trên màn hình)
Tải thiết bị:
- 1/8 tải đơn vị

Thông số bổ sung:

Vật liệu ống áp dụng:
- Các loại ống nhựa và kim loại phổ biến như thép carbon, thép không gỉ, đồng, UPVC/PVDF, thép mạ kẽm, thép mềm, và đồng thau
Kích thước ống áp dụng:
- 4 đến 36 inch (100 đến 900 mm), tùy theo model (xem bảng chọn model trong catalogue)
Yêu cầu chiều dài đường ống:
- 10 lần đường kính phía trước, >5 lần đường kính phía sau
Cài đặt tỷ lệ glycol:
- 0 đến 100%, có thể thiết lập trên màn hình

Model	Description
IEF-EB-PG-COM	Insertion Electromagnetic flow transmitter, 8" (200 MM) pipe only, high accuracy 1% of reading, 1" male BSPT process connection, PG gland, BACnet/Modbus® communication output
IEF-EN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, 8" (200 MM) pipe only, high accuracy 1% of reading, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® communication output with LCD display
IEF-FB-PG-COM	Insertion Electromagnetic flow transmitter, 4" (100 MM) pipe only, high accuracy 1% of reading, 1" male BSPT process connection, PG gland, BACnet/Modbus® communication output
IEF-FN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, 4" (100 MM) pipe only, high accuracy 1% of reading, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® communication output with LCD display
IEF-GB-PG-COM	Insertion Electromagnetic flow transmitter, >10-36" (250-900 MM) pipe, standard accuracy 1% FS, 1" male BSPT process connection, PG gland, BACnet/Modbus® output
IEF-GN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, >10-36" (250-900 MM) pipe, standard accuracy 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® output with LCD display
IEF-HN-10	Insertion Electromagnetic flow transmitter, high accuracy 4-10" (100-250 mm) pipe, 1% of reading, 1" male NPT process connection, PG 16 gland with two 10' (3M) plenum rated cables
IEF-HN-10-COM	Insertion Electromagnetic flow transmitter, high accuracy 4-10" (100-250 mm) pipe, 1% of reading, 1" male NPT process connection, PG 16 gland with two 10' (3M) plenum rated cables with BACnet/Modbus® communication output
IEF-HN-10-COM-LCD	Insertion Electromagnetic flow transmitter, high accuracy 4-10" (100-250 mm) pipe, 1% of reading, 1" male NPT process connection, PG 16 gland with two 10' (3M) plenum rated cables, BACnet/Modbus® communication output with LCD display
IEF-HN-10-LCD	Insertion Electromagnetic flow transmitter, high accuracy 4-10" (100-250 mm) pipe, 1% of reading, 1" male NPT process connection, PG 16 gland with two 10' (3M) plenum rated cables with LCD display
IEF-IB-PG-COM	Insertion Electromagnetic flow transmitter, 6" (150 MM) pipe only, high accuracy 1% of reading, 1" male BSPT process connection, PG gland, BACnet/Modbus® communication output
IEF-IN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, 6" (150 MM) pipe only, high accuracy 1% of reading, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® communication output with LCD display
IEF-LB-PG-COM	Insertion Electromagnetic flow transmitter, 4-10" (100-250 MM) pipe, standard accuracy 1% FS, 1" male BSPT process connection, PG gland, BACnet/Modbus® output
IEF-LN-CND	Insertion Electromagnetic Flow Transmitter, 4-10"(100-250 MM) pipe, standard accuracy 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection
IEF-LN-CND-COM	Insertion Electromagnetic Flow Transmitter, 4-10"(100-250 MM) pipe, standard accuracy 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® output
IEF-LN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, 4-10" (100-250 MM) pipe, standard accuracy 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® output with LCD display
IEF-LN-CND-LCD	Insertion Electromagnetic Flow Transmitter, 4-10"(100-250 MM) pipe, standard accuracy 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection, LCD display
IEF-SB-PG-COM-LCD	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 mm) pipe, 1% FS, 1" male BSPT, pg gland without cable, BACnet/Modbus® communication output with LCD display
IEF-SB-PG-LCD	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 mm) pipe, 1% FS, 1" male BSPT, pg gland without cable with LCD display
IEF-SN-CND	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 MM) pipe, 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection without cable
IEF-SN-CND-COM	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 MM) pipe, 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection without cable with BACnet/Modbus® communication output
IEF-SN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 MM) pipe, 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection without cable with BACnet/Modbus® communication output with LCD display
IEF-SN-CND-LCD	Insertion Electromagnetic flow transmitter, standard accuracy 4-36" (100-900 MM) pipe, 1% FS, 1" male NPT process connection, 1/2" female NPT conduit connection without cable with LCD display
IEF-TB-PG-COM	Insertion Electromagnetic flow transmitter, 10" (250 MM) pipe only, high accuracy 1% of reading, 1" male BSPT process connection, PG gland, BACnet/Modbus® communication output
IEF-TN-CND-COM-LCD	Insertion Electromagnetic flow transmitter, 10" (250 MM) pipe only, high accuracy 1% of reading, 1" male NPT process connection, 1/2" female NPT conduit connection, BACnet/Modbus® communication output with LCD display
