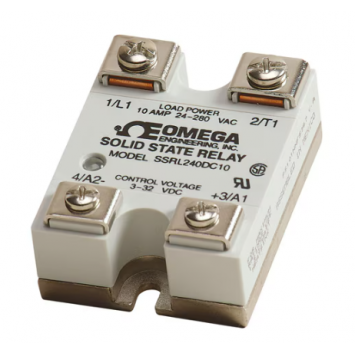

SSRL240DC25

Các SSR này thuộc loại SCR đôi, vốn có độ tin cậy cao hơn và có khả năng quá tải cao hơn trước khi hỏng so với triac. Nhiệt được tạo ra trong rơle trạng thái rắn do điện áp danh định giảm trên thiết bị chuyển mạch. Để tản nhiệt, SSR phải được lắp trên bộ tản nhiệt có cánh tản nhiệt hoặc tấm nhôm. Nên đặt SSR ở nơi có nhiệt độ môi trường tương đối thấp vì định mức chuyển mạch dòng điện giảm khi nhiệt độ tăng. Một đặc điểm khác của SSR là dòng điện rò rỉ nhỏ trên đầu ra khi rơle mở. Do đó, luôn có điện áp ở phía tải của thiết bị.

Khi so sánh SSR với tiếp điểm cơ học, SSR có tuổi thọ chu kỳ gấp nhiều lần so với tiếp điểm có giá tương đương. Tuy nhiên, SSR dễ bị hỏng hơn do quá tải và đấu dây ban đầu không đúng cách. Rơle trạng thái rắn có thể hỏng, tiếp điểm đóng, trên các mạch quá tải. Điều cần thiết là phải lắp cầu chì I2T được đánh giá đúng, thổi nhanh để bảo vệ mạch tải.

Tản nhiệt có vây là sản phẩm được anot hóa đi kèm với các lỗ lắp ren và vít. Xem đường cong định mức nhiệt và hướng dẫn đặt hàng để lựa chọn phù hợp.

Tất cả các rơle sê-ri SSRL đều có miếng đệm dẫn nhiệt được gắn trên tấm đế. Điều này sẽ cải thiện đáng kể độ dẫn nhiệt giữa bộ tản nhiệt và tấm đế SSR. Người ta cũng đề xuất sử dụng mô-men xoắn 10 inch-pound trên các vít lắp SSR.


Thông số kỹ thuật đầu ra cho các mô hình đầu vào Vac và Vdc

Thông số kỹ thuật điện của dòng SSR240

*Các xung đột vượt quá giá trị bảng phải được loại bỏ.

Thông số kỹ thuật tải đầu ra-Vac của SSR240
