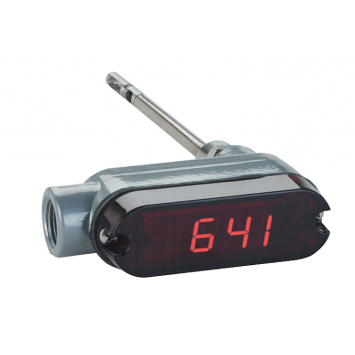

Series 641 Air Velocity Transmitter

Ứng dụng sản phẩm:

• Giám sát lưu lượng khí thải từ ống khói
• Điều khiển khí trong các quá trình sấy
• Đo tốc độ không khí trong HVAC
• Giám sát và theo dõi quạt cung cấp và hút khí
• Cung cấp không khí sạch cho phòng sạch
• Đảm bảo tốc độ lưu thông khí thải của buồng hút trong phòng thí nghiệm

Đặc điểm nổi bật:

• Phạm vi đo từ 250 FPM (1.25 m/s) đến 15,000 FPM (75 m/s)
• Màn hình LED sáng (tùy chọn)
• Cài đặt dễ dàng với nút bấm
• Thiết kế vỏ nhỏ gọn
• Đầu ra 4-20 mA
• Bộ lọc kỹ thuật số để giảm nhiễu tín hiệu

Thông số kỹ thuât:

• Độ chính xác:
  • 3% FS (khí từ 0 đến 50°C)
  • 4% FS (khí từ -40 đến 0°C và từ 50 đến 100°C)
• Thời gian đáp ứng: Lưu lượng: 1.5 giây đến 95% giá trị cuối cùng (với bộ lọc đầu ra đặt ở mức tối thiểu).
• Giới hạn nhiệt độ:
  • Quy trình: -40 đến 212°F (-40 đến 100°C)
  • Môi trường: 32 đến 140°F (0 đến 60°C)
• Giới hạn áp suất: 100 psi (6.89 bar) tối đa.
• Giới hạn độ ẩm: Không ngưng tụ.
• Yêu cầu nguồn điện:
  • 12 đến 35 VDC hoặc 10 đến 16 VAC.
  • Dòng điện 1.5 A yêu cầu từ nguồn cung cấp do sự gia tăng dòng điện khởi động của thiết bị.
• Tín hiệu đầu ra: 4 đến 20 mA, nguồn điện 24 V cách ly, kết nối 3 hoặc 4 dây.
• Bộ lọc đầu ra: Có thể chọn lựa từ 0.5 đến 15 giây.
• Kháng trở vòng: Tối đa 600 Ω.
• Tiêu thụ dòng điện: Tối đa 300 mA.
• Kết  nối điện: Kết nối đầu cuối vít.
• Kết nối quy trình: Nối vào 1/2" NPT cái.
• Đánh giá vỏ: Được thiết kế để đáp ứng tiêu chuẩn NEMA 4X (IP66) chỉ với các mẫu không có đèn LED.
• Hướng lắp đặt: Thiết bị không nhạy cảm với vị trí. Cảm biến phải được căn chỉnh với dòng khí.
• Trọng lượng: 12.6 oz (357.2 g).
• Chứng nhận: CE.
• Phiên bản có màn hình hiển thị tùy chọn:
  • Màn hình: LED đỏ 4.5 chữ số 1/2".
  • Độ phân giải: 1 FPM, 0.01 MPS (10 FPM ở các phạm vi 10,000 và 15,000 FPM).
  • Trọng lượng: 13.3 oz (377 g).
