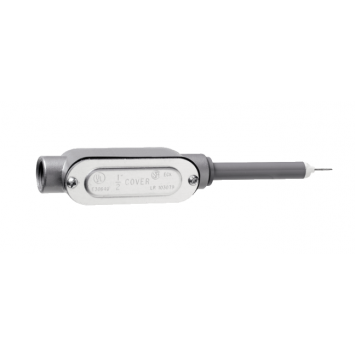

Model 641B Air Velocity Transmitter

Đặc điểm chính:

• Dải đo: Tùy chọn từ 250 FPM (1.25 MPS) đến 2000 FPM (10 MPS).

• Tín hiệu đầu ra: 4-20 mA.

• Bộ lọc kỹ thuật số: Giảm dao động tín hiệu.

Ứng dụng:

• Giám sát dòng khí trong ống xả.

• Kiểm soát luồng khí trong quá trình sấy.

• Đo tốc độ không khí trong hệ thống HVAC.

• Theo dõi quạt cung cấp và xả khí.

• Giám sát thông gió trong phòng sạch.

Đây là giải pháp hiệu quả cho các ứng dụng yêu cầu đo chính xác lưu lượng khí trong điều kiện khắc nghiệt.

Thông số kỹ thuật:

• Dịch vụ: Dùng cho không khí sạch và khí không cháy.

• Độ chính xác: ±3% FS (0-50°C); ±4% FS (-40-0°C & 50-100°C).

• Dải đo: 250 FPM đến 15,000 FPM.

• Thời gian phản hồi: 1.5 giây đến 95% giá trị cuối.

• Giới hạn nhiệt độ: -40 đến 212°F (quá trình); 32 đến 140°F (môi trường).

• Giới hạn áp suất: 100 psi (6.89 bar).

• Yêu cầu nguồn điện: 12-35 VDC hoặc 10-16 VAC, 1.5 A.

• Tín hiệu đầu ra: 4-20 mA, kết nối 3/4 dây.

• Bộ lọc đầu ra: 0.5 đến 15 giây.

• Điện trở vòng: 600 Ω tối đa.

• Kết nối điện: Đầu nối vít.

• Hướng lắp đặt: Không ảnh hưởng, nhưng đầu dò cần căn chỉnh với dòng khí.

• Trọng lượng: 13.2 oz (374.26 g).

• Chiều dài cáp: 6' (1.82 m).

Phiên bản hiển thị:

• Màn hình LED đỏ 4.5 chữ số, độ phân giải 1 FPM.

• Cân nặng: 13.9 oz (394.16 g).

Manual: http://legacy.dwyer-inst.com/PDF_files/E_66_RM_Rev2.pdf
Catalog: http://legacy.dwyer-inst.com/PDF_files/641B.pdf
Drawing: https://intl.dwyer-inst.com/images/641B_DD.pdf
