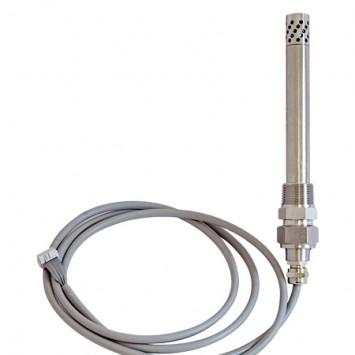

HX80A

Dòng HX80A là một họ đầu dò độ ẩm cung cấp nhiều thông số đo lường với độ chính xác cao: độ ẩm tương đối và nhiệt độ, với điểm sương hoặc áp suất. Đầu dò dễ dàng thích ứng với hầu hết các ứng dụng thông qua phụ kiện NPT 3/4 có thể điều chỉnh đến bất kỳ vị trí mong muốn nào, bao gồm cả điều kiện nhiệt độ cao và áp suất cao. Bộ truyền tín hiệu loại từ xa này đi kèm cáp 1,8 m (6') tiêu chuẩn và lý tưởng cho nhiều ứng dụng khác nhau như buồng môi trường, khí nén và các ứng dụng công nghiệp. Các mẫu cung cấp đầu dò bằng thép không gỉ với bộ lọc bằng thép không gỉ thiêu kết có thể tháo rời và RS232 (cho phép đọc dữ liệu, đầu ra tỷ lệ và đối với các đơn vị loại HX86A, thay đổi màn hình kỹ thuật số và cài đặt báo thức). Tất cả các mẫu đều có 3 đầu ra, với đầu ra 1 được chia tỷ lệ cho 0 đến 100% RH, đầu ra 2 được chia tỷ lệ cho -20 đến 120°C (-4 đến 248°F) và đầu ra 3 được xác định theo số mẫu. Đầu ra 3 cho HX85A và HX86A là điểm sương từ -60 đến 40°C (-76 đến 104°F), cho HX85BA và HX86BA là 750 đến 1100 mb, và cho HX85PA và HX86PA là 0 đến 200 psia. Phạm vi đo RH là 5 đến 95% với độ chính xác ±1%. Độ chính xác nhiệt độ là ±0,5°C (33°F). Các mẫu HX85A (chỉ có đầu dò) (HX85A, HX85BA, HX85PA) cung cấp tín hiệu 0 đến 10V trên đầu ra thông qua cáp 1,8 m (6'). Các mẫu HX86A (HX86A, HX86BA, HX86PA) bao gồm hộp hiển thị gắn vào đầu cáp từ đầu dò và cung cấp màn hình kỹ thuật số 2 dòng, 2 cảnh báo, ba tín hiệu đầu ra 4 đến 20 mA và đầu ra nối tiếp RS232.

THÔNG SỐ KỸ THUẬT
Độ chính xác RH: ±1% RH
Phạm vi đo RH: 5 đến 95%
Hằng số thời gian: <15 giây, phụ thuộc vào luồng không khí (cho phản hồi 66,6%)
Độ chính xác nhiệt độ: ±0,5°C (1,0°F)
Phạm vi đo nhiệt độ: -20 đến 120°C (-4 đến 248°F)
Độ chính xác điểm sương: ±2,0°C trên 0°C; ±3,0°C từ 0 đến -60°C
Độ chính xác điểm sương: +/-2,0°C trên 0°C; +/-3.0°C 0 đến -60°C
Định mức áp suất: 200 psi (13,8 bar) tối đa
Đầu ra nối tiếp: RS232C (hai chiều) đến thiết bị DTE, tốc độ truyền 19,2 kilo baud, dữ liệu 8 bit, 1 bit dừng, không có tính chẵn lẻ
Yêu cầu nguồn điện: 18 đến 30 Vdc không được điều chỉnh, tối đa 50 mA
Kích thước cảm biến:
    Đầu dò: Đường kính 19. x 203 mm (¾ x 8")
    Chiều dài cáp: 1,8 m (6')
Bộ lọc: Thép không gỉ thiêu kết (có thể tháo rời và vệ sinh)
Vật liệu đầu dò: Thép không gỉ
Đầu nối: Có thể điều chỉnh ¾ NPT
Trọng lượng: 0,9 kg (2 lb)
Hộp trưng bày (Chỉ HX86A, HX86BA, HX86PA):
    Kích thước: 130 x 94 x 56 mm (5,1 x 3,7 x 2,2")
    Tâm lắp: 115 x 79 mm (4,52 x 3,11")
    Màn hình kỹ thuật số: LCD, 2 dòng, br> Đầu ra tương tự điện (Chỉ dành cho HX85A, HX85BA, HX85PA): 0 đến 10 Vdc (x3) @ 10 mA tối đa
Đầu ra điện (Chỉ dành cho HX86A, HX86BA, HX86PA):
    Đầu ra tương tự: 4 đến 20 mA (x3) thành 500 O tối đa
    Rơ le báo động (x2): Form A (SPST, NO) được đánh giá ở mức 3 A/250 Vac
Áp suất khí quyển (Chỉ dành cho HX85BA, HX86BA):
    Phạm vi*: 750 đến 1100 mb
    Độ chính xác: ±5 mb
* Mặc dù thiết bị được chia tỷ lệ từ 750 đến 1100 mb, nhưng phạm vi đo thực tế của thiết bị là 10 đến 1100 mb và có thể được lập trình lại tại hiện trường nếu cần mở rộng phạm vi.
Áp suất cao (Chỉ HX85PA, HX86PA):
    Phạm vi: 0 đến 200 psia
    Độ chính xác: ±0,75 psi
