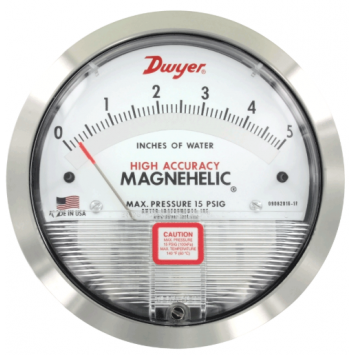

Đồng hồ đo chênh áp Dwyer Series 2000-HA High Accuracy Magnehelic

Ứng dụng:

• Theo dõi áp suất dương trong phòng sạch: Đảm bảo môi trường phòng sạch luôn được duy trì áp suất cần thiết.

• Giám sát bộ lọc: Kiểm tra tình trạng hoạt động của bộ lọc thông qua chênh lệch áp suất.

• Đo vận tốc gió với ống pitot Dwyer: Sử dụng để đo lưu lượng không khí trong hệ thống HVAC hoặc các ứng dụng công nghiệp.

• Giám sát áp suất chân không của quạt thổi: Theo dõi hiệu suất của quạt và hệ thống chân không.

• Hiển thị áp suất quạt: Đảm bảo quạt hoạt động đúng theo thông số kỹ thuật.

• Theo dõi áp suất trong ống dẫn, phòng hoặc tòa nhà: Quản lý và giám sát áp suất để duy trì môi trường hoạt động an toàn và ổn định.

Tính năng nổi bật

• Độ chính xác ±1% toàn thang đo: Đáp ứng yêu cầu đo lường chính xác cao.

• Mặt số có gương phản chiếu: Loại bỏ hoàn toàn sai số do góc nhìn (parallax).

• Chứng nhận hiệu chuẩn 6 điểm: Đảm bảo kết quả đo tin cậy và ổn định.

• Chuẩn bảo vệ IP67: Chống bụi hoàn toàn và chịu được ngâm nước.

• Viền thép không gỉ 304 (tùy chọn): Chống ăn mòn, tăng độ bền trong môi trường khắc nghiệt.

Thông số kỹ thuật

• Vỏ: Vỏ nhôm đúc và viền với nắp acrylic. Lớp hoàn thiện bên ngoài phủ màu xám để chịu được thử nghiệm ăn mòn trong 168 giờ với dung dịch phun muối.

• Độ chính xác: ±1% toàn thang đo (±1,5% đối với các dải -0, -100PA, -125PA, -10MM và ±2% đối với các dải -00, -60PA, -6MM) ở nhiệt độ 70°F (21,1°C).

• Giới hạn áp suất: -20 in Hg đến 15 psig (-0,677 bar đến 1,034 bar).

• Áp suất quá mức: Cổng thoát mở ở khoảng 25 psig (1,72 bar), chỉ áp dụng cho đồng hồ đo chuẩn. Xem chi tiết bảo vệ quá áp trong catalog.

• Giới hạn nhiệt độ: 20 đến 140°F (-6,67 đến 60°C).

• Kích thước: Mặt đồng hồ có đường kính 4" (101,6 mm).

• Hướng lắp đặt: Màng ngăn theo phương thẳng đứng. Liên hệ với nhà máy để biết các hướng lắp đặt khác.

• Kết nối quy trình: 1/8" NPT cái với các đầu nối áp suất cao và thấp, mỗi loại có 2 cặp – 1 cặp ở bên và 1 cặp ở phía sau.

• Phụ kiện tiêu chuẩn: Hai nút chặn 1/8" NPT cho các đầu nối áp suất, hai bộ chuyển đổi từ ống thép 1/8" sang ống cao su, và ba bộ giá đỡ lắp đặt với vít.

• Trọng lượng: 1 lb 2 oz (510 g).

• Phê duyệt cơ quan: Đáp ứng yêu cầu kỹ thuật của Chỉ thị EU 2011/65/EU (RoHS II).
