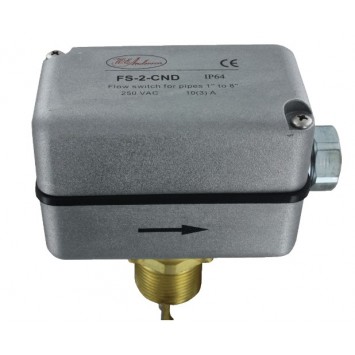

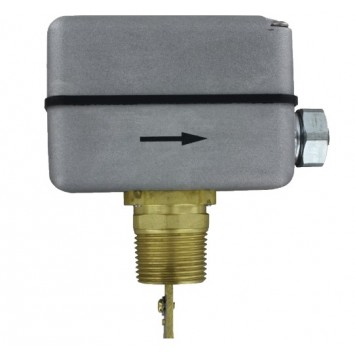

Công tắc dòng chảy Dwyer Series FS-2 Vane Flow Switch

ỨNG DỤNG SẢN PHẨM

• Kiểm tra dòng chảy trong lò hơi

• Máy nước nóng

• Hệ thống chiller

• Đường ống làm mát

• Máy móc thiết bị

• Hệ thống bơm/chuyển chất lỏng

TÍNH NĂNG

• Vít điều chỉnh điểm ngắt có thể chỉnh tại chỗ, cho phép thay đổi cài đặt lưu lượng dễ dàng

• Cần gạt có thể điều chỉnh, cho phép thiết lập điểm ngắt phù hợp với từng ứng dụng cụ thể

• Vỏ nhôm chống thời tiết, cho phép lắp đặt thiết bị ngoài trời

THÔNG SỐ KỸ THUẬT

• Ứng dụng: Chất lỏng tương thích

• Vật liệu tiếp xúc:

  • Màng bellow: Hợp kim đồng–thiếc (tin-bronze)

  • Cần gạt: Thép không gỉ (SS)

  • Thân: Đồng rèn (forged brass)

• Giới hạn nhiệt độ: 230°F (110°C)

• Giới hạn áp suất: 145 psig (10 bar)

• Chuẩn bảo vệ vỏ: NEMA 4 (IP64) – chống nước, chống bụi nhẹ

• Loại công tắc: SPDT (snap switch – công tắc nhảy nhanh)

• Thông số điện:

  • 10 A tải trở, 3 A tải cảm ứng @ 250 VAC

• Kết nối điện:

  • Đầu cáp có dây sẵn hoặc tùy chọn kết nối ống luồn dây (conduit)

• Kết nối quá trình:

  • Ren ngoài 1" NPT hoặc BSPT

• Hướng lắp đặt:

  • Công tắc phải được lắp theo phương thẳng đứng trên ống nằm ngang

• Điều chỉnh điểm ngắt:

  • Có 4 tổ hợp cánh gạt và 1 vít điều chỉnh

• Vỏ: Hợp kim nhôm đúc

• Khối lượng: 28.22 oz (0.8 kg)

• Chứng nhận: CE
