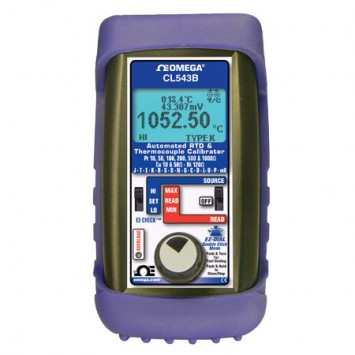

CL543B

KẾT NỐI NHIỆT ĐỘ
Mô phỏng hoặc đọc nhiệt điện trở yêu cầu sử dụng nhiệt điện trở hoặc dây nhiệt điện trở cấp mở rộng. Cắm dây nhiệt điện trở vào giắc nhiệt điện trở thu nhỏ hoặc đặt dây nhiệt điện trở trần vào khối đồng thau bên dưới các vít.

CL543B có hai giắc cắm chuối (1+ và 2-) được lắp ở đầu trên cùng của vỏ. Chúng không được bù nhiệt độ và chỉ được sử dụng cho tín hiệu milivôn.

KẾT NỐI RTD
Mô phỏng hoặc đọc RTD sử dụng dây đồng. Cắm 2, 3 hoặc 4 dây vào giắc cắm tương ứng trên máy hiệu chuẩn. Đối với nguồn RTD, CL543B mô phỏng RTD (+) từ giắc cắm 1 và 4 và RTD (-) từ giắc cắm 2 và 3. Khi đọc cảm biến RTD, CL543B sử dụng mạch được cấp bằng sáng chế để tự động phát hiện xem 2, 3 hoặc 4 dây có được kết nối hay không. Điều này hữu ích để khắc phục sự cố kết nối cảm biến.

Thông số kỹ thuật
Phạm vi nhiệt độ hoạt động: -20 đến 60°C (-5 đến 140°F)
Phạm vi nhiệt độ lưu trữ: -30 đến 60°C (-22 đến 140°F)
Hiệu ứng nhiệt độ: ≤±25 ppm/°C trong phạm vi
Cảm biến điểm giao lạnh: ≤±0,01% °/° so với nhiệt độ môi trường (°C hoặc °F)
Phạm vi độ ẩm tương đối:
    10% ≤RH ≤90% (0 đến 35°C), không ngưng tụ
    10% ≤RH ≤70% (35 đến 60°C), không ngưng tụ
Loại bỏ chế độ bình thường: 50/60 Hz, 50 dB
Loại bỏ chế độ thông thường: 50/60 Hz, 120 dB
Kích thước: Dài 143 x Rộng 76 x Cao 41 mm (5,63 x 3 x 1,60")
Trọng lượng: 0,34 kg (12,1 oz) có khởi động và pin Pin
: Bốn pin kiềm “AA” 1,5V (LR6) (bao gồm), bộ pin sạc NiMh tùy chọn [120 Vac (chỉ dành cho Bắc Mỹ); bộ sạc, 4 pin NiMh, dây AC và DC
Tuổi thọ pin: 50 giờ, chỉ báo pin yếu với thời gian hoạt động danh nghĩa còn lại 1 giờ
Bảo vệ quá áp: Lên đến 60 vrms (định mức trong 30 giây), bảo vệ chống kết nối sai Cảnh
báo: Đèn LED màu đỏ hiển thị điều kiện QUÁ TẢI hoặc ngoài phạm vi
Màn hình: Màn hình tinh thể lỏng đồ họa có độ tương phản cao, đèn nền LED để sử dụng ở những nơi thiếu sáng Phạm vi
nguồn điện áp
và độ phân giải: -13.000 đến 80.000 mV và -13.0000 đến 80.0000 mV
Độ chính xác: ±(0,008% cài đặt + 0,006 mV)
Dòng điện nguồn: ≥10 mA
Trở kháng đầu ra: <0,3Ω
Tiếng ồn RMS: ≤±0,0005 mV từ 0,1 đến 10 Hz
Thời lượng ngắn mạch: Vô hạn Phạm vi đọc điện áp
và độ phân giải: -13,000 đến 80,000 mV và -13,0000 đến 80,0000 mV
Độ chính xác: ±(0,008% giá trị đọc + 0,006 mV)
Điện trở đầu vào: ≥10 MΩ
Độ chính xác nguồn nhiệt điện:±(0,008% giá trị cài đặt + 0,006 mV)
Bù điểm lạnh: ±0,05°C (±0,09°F); nhiệt điện trở có thể truy xuất đến NIST trong 11 năm
Trở kháng đầu ra: <0,3Ω
Dòng điện nguồn: >10 mA (biến 80 mV thành 10Ω)
Nhiễu RMS: ≤±0,0005 mV từ 0,1 đến 10 Hz Độ chính xác
đọc nhiệt điện
trở: ±(0,008% giá trị đọc + 0,006 mV)
Bù điểm lạnh: ±0,09°F (±0,05°C); Nhiệt điện trở có thể truy nguyên theo NIST trong 11 năm
Trở kháng đầu vào: >10 MΩ
Ngưỡng nhiệt điện hở: 10.000Ω danh nghĩa
Xung: <10 xung microamp trong 300 mili giây
Nguồn RTD và O Độ
chính xác 3 và 4 dây:
    Từ 1 đến 10,2 mA Dòng điện kích thích bên ngoài: ±(0,015% cài đặt + 0,05Ω)
    Dưới 1 mA Dòng điện kích thích bên ngoài: Thêm (dòng điện kích thích 0,025 mV/mA)
Độ chính xác 2 dây: Thêm 0,1Ω vào độ chính xác 3 dây và 4 dây
Dải điện trở:
    400Ω Dải: 0,00 đến 401,00 và 0,000 đến 401,000
    Dải 4000Ω: 0,0 đến 4010,0 và 0,00 đến 4010,00
RMS Tiếng ồn:
    400Ω Phạm vi: ≤±0,005Ω từ 0,1 đến 10 Hz
    4000Ω Phạm vi: ≤±0,05Ω từ 0,1 đến 10 Hz Phạm
vi dòng điện kích thích cho phép:
    400Ω Phạm vi: tối đa 10,2 mA; ổn định hoặc xung/không liên tục
    4000Ω Phạm vi: tối đa 1 mA;
Dòng điện kích thích xung ổn định hoặc xung/không liên tục Khả năng tương thích: DC đến độ rộng xung 0,01 giây, 0,025 mV, dòng điện kích thích mA
RTD và Ohm
Phạm vi điện trở đọc:
    400Ω Phạm vi: 0,00 đến 401,00 và 0,000 đến 401,000
    Phạm vi 4000Ω: 0,0 đến 4010,0 và 0,00 đến 4010,00
Độ chính xác: ±(0,015% giá trị đọc + 0,05Ω)
Dòng điện kích thích: 0,9 mA đến 401Ω, 0,4 mA đến 4010Ω (danh nghĩa)

Tài liệu kĩ thuật: Tại đây
