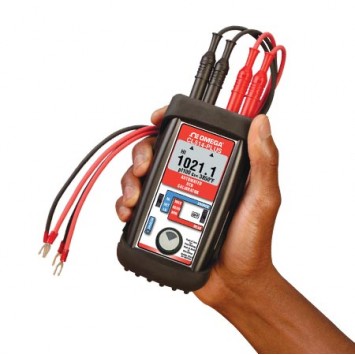

CL514-PLUS

Với CL514-PLUS, bạn có thể kiểm tra và hiệu chuẩn tất cả các thiết bị RTD và đo cảm biến RTD của mình. Tự động chỉ báo kết nối trên màn hình để kết nối đơn giản. Mang theo mà không phải lo lắng vào cửa hàng, nhà máy hoặc cánh đồng. Nó được bảo vệ bằng một ống cao su và công tắc chắc chắn, cấu hình thấp. Dễ dàng vận hành ngay cả trong các khu vực tối của nhà máy với màn hình có đèn nền. Không cần mang theo hộp thập kỷ và bảng điện trở RTD, bạn có thể hiệu chuẩn trực tiếp ở nhiệt độ (°C và °F). CL514-PLUS hoạt động với nhiều loại đường cong RTD bao gồm Platinm 100 (alpha = 3850, 3902, 3926) và 1000 (alpha = 3850, 3750) Ω, Đồng 10 và 50 Ω, Niken 100 và 120 Ω. Dễ dàng đặt bất kỳ giá trị nào một cách nhanh chóng trong vòng 0,1° với biến trở kỹ thuật số có thể điều chỉnh "DIAL" cộng với lưu trữ bất kỳ ba nhiệt độ nào để gọi lại ngay lập tức. Hiệu chuẩn nhanh chóng với bước đầu ra tự động. Chọn giữa 2, 3, 5, 11 và 21 bước để tự động tăng đầu ra theo 100%, 50%, 25%, 10% hoặc 5% của khoảng. Chọn thời gian bước để phù hợp với hệ thống của bạn từ 5, 6, 7, 8, 10, 15, 20, 25, 30 và 60 giây. Kết nối trực tiếp với đầu vào RTD của máy phát thông minh, PLC, bộ điều khiển và máy ghi đa kênh và xác minh đầu ra hoặc màn hình của chúng. Đo và khắc phục sự cố kết nối cảm biến RTD và tìm dây bị đứt. Kết nối cảm biến RTD 2, 3 hoặc 4 dây của bạn và CL541-PLUS sẽ tự động đo RTD theo °C hoặc °F.

THÔNG SỐ KỸ THUẬT (Trừ khi có chỉ định khác, tất cả các thông số kỹ thuật đều được đánh giá từ nhiệt độ danh nghĩa 23°C, 70% RH)
Độ chính xác: ±(0,025% giá trị đọc + 0,05 Ω)
Độ trôi nhiệt độ: ±0,01% phạm vi ngoài 23°C ±10°C (73°C ±18°F)
Phạm vi nhiệt độ hoạt động: -25 đến 60°C (-10 đến 140°F)
Phạm vi độ ẩm tương đối: 10% ≤RH ≤90% (0 đến 35°C), không ngưng tụ 10% ≤RH ≤70% (35 đến 60°C), không ngưng tụ
Kích thước: Dài 143 x Rộng 76,2 x Cao 40,64 mm (5,63 x 3,00 x 1,60")
Trọng lượng: 12,1 oz (bao gồm cả khởi động và pin)
Pin: 4 "AA" Alkaline 1,5V (bao gồm)
Tuổi thọ pin: 50 giờ
Pin yếu: Chỉ báo pin yếu với thời gian hoạt động danh nghĩa là 1 giờ nữa
Bảo vệ chống kết nối nhầm: Bảo vệ quá áp đến 60 V dc (định mức trong 30 giây)
Màn hình: Màn hình tinh thể lỏng đồ họa có độ tương phản cao. Đèn nền LED để sử dụng trong khu vực thiếu sáng.
ĐỌC
Dòng điện kích thích: 0,5 mA danh nghĩa Loại
bỏ chế độ bình thường: 50/60 Hz, 50 dB
Loại bỏ chế độ chung: 50/60 Hz, 120 dB Độ chính xác
nguồn
Từ 1 đến 10,2 mA Dòng điện kích thích bên ngoài: ±(0,025% giá trị đọc + 0,05 Ω) Dưới 1 mA
Dòng điện kích thích bên ngoài: ±(0,025% giá trị đọc + 0,025 mV/ mA Dòng điện kích thích + 0,05 Ω)
Phạm vi điện trở: 0,00 đến 410,00, 410,1 đến 2001,0 Ω Phạm vi dòng điện kích thích cho phép:
<410 Ω: tối đa 10,2 mA; ổn định hoặc xung/không liên tục
410 đến 2001 Ω: tối đa 1 mA; ổn định hoặc xung/không liên tục Khả năng tương thích dòng điện kích thích xung: DC đến độ rộng xung 0,01 giây
