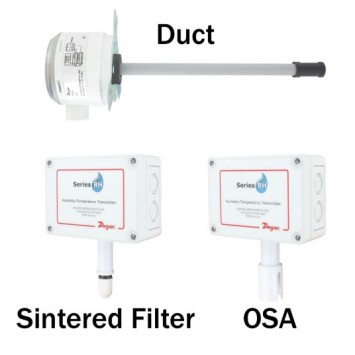

Cảm biến độ ẩm/ nhiệt độ Dwyer Series RHP Humidity/Temperature Transmitter

Ứng dụng sản phẩm

• Hệ thống điều hòa thông minh sử dụng không khí ngoài trời (air economizer)

• Làm tham chiếu nhiệt độ và độ ẩm ngoài trời cho hệ thống HVAC

• Theo dõi độ ẩm trong phòng hồ bơi hoặc các khu vực ẩm ướt

Thông số kỹ thuật

• Dải đo độ ẩm tương đối (RH): 0 đến 100% RH

• Dải đo nhiệt độ: -40 đến 140°F (-40 đến 60°C)

• Độ chính xác đo độ ẩm:

  • RHP-2XXX: ±2% RH (từ 10 đến 90% RH @ 25°C)

  • RHP-3XXX: ±3% RH (từ 20 đến 80% RH @ 25°C)

  • RHP-5XXX: ±5% RH (từ 20 đến 80% RH @ 25°C)

• Độ chính xác cảm biến nhiệt độ (thermistor): ±0.2°C @ 25°C (±0.36°F @ 77°F)

• Độ chính xác cảm biến nhiệt độ RTD: Theo chuẩn DIN Class B; ±0.3°C @ 0°C (±0.54°F @ 32°F)

• Độ chính xác cảm biến band gap (bán dẫn): ±0.9°F @ 77°F (±0.5°C @ 25°C)

• Độ trễ (hysteresis): ±1%

• Độ lặp lại: ±0.1% (điển hình)

• Giới hạn nhiệt độ hoạt động: -40 đến 140°F (-40 đến 60°C)

• Nhiệt độ lưu trữ: -40 đến 176°F (-40 đến 80°C)

• Dải nhiệt độ được bù: -4 đến 140°F (-20 đến 60°C)

• Nguồn cấp:

  • Model xuất tín hiệu 4–20 mA: 10–35 VDC

  • Model xuất tín hiệu 0–5 V hoặc 0–10 V: 15–35 VDC hoặc 15–29 VAC

• Tín hiệu ngõ ra (phụ thuộc model): 4–20 mA; 0–5 V hoặc 0–10 V @ dòng tải tối đa 5 mA

• Thời gian đáp ứng: 15 giây

• Kết nối điện: Terminal dạng vít tháo rời

• Kết nối ống luồn dây:

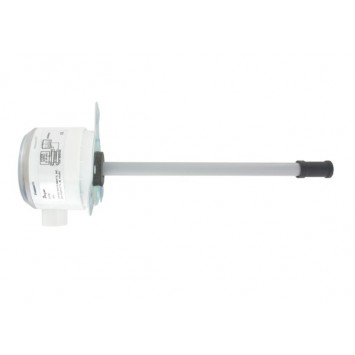

  • Gắn ống gió: 1/2" NPS

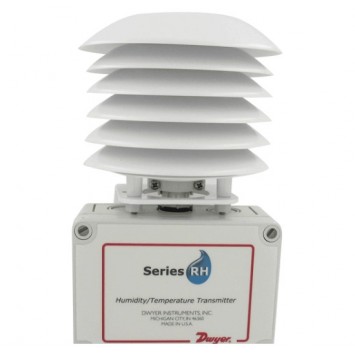

  • OSA (gắn ngoài trời): 1/2" (22.3 mm)

• Độ trôi cảm biến: <1% RH mỗi năm

• Cảm biến độ ẩm: Loại điện dung (polymer capacitance)

• Cảm biến nhiệt độ:

  • Loại bán dẫn band gap (Types 1, 2, 3)

  • Thermistor: đường cong A, B, C

  • RTD bạch kim theo chuẩn DIN 385: đường cong D, E

  • (Xem bảng điện trở theo nhiệt độ đi kèm)

• Vật liệu vỏ:

  • Ống cảm biến gắn ống gió: PVC (chuẩn UL 94 V-0)

  • Nắp cảm biến: Hợp chất polycarbonate + ABS (cao hơn UL 94 V-0)

  • Vỏ và nắp hộp điện: Nhựa Makrolon® polycarbonate (UL 94V-HB)

  • Vỏ OSA (ngoài trời): Polycarbonate

• Chuẩn bảo vệ vỏ:

  • Gắn ống gió: NEMA 4X (IP66) cho phần vỏ

  • Gắn ngoài trời (OSA): NEMA 4X (IP66)

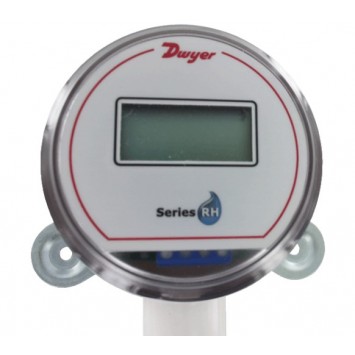

• Màn hình (tùy chọn, chỉ có ở phiên bản gắn ống gió):

  • Hiển thị 2 dòng, 8 ký tự mỗi dòng, dạng chữ và số

• Độ phân giải hiển thị:

  • Độ ẩm: 0.1%

  • Nhiệt độ: 0.1°F hoặc 0.1°C

• Khối lượng:

  • Gắn ống gió: 0.3 kg (0.616 lb)

  • OSA (ngoài trời): 0.45 kg (1 lb)

• Chứng nhận: CE
